加工案例：飛機發動機葉片、汽輪機葉片、葉片榫齒、葉片圓弧槽、渦輪葉片、渦輪葉片定位面、增壓器葉片、大型轉子槽、柴油機連桿組合齒、汽車轉向齒條、汽車活塞齒、鋼板剪刀、剪刀、剝線鉗齒磨削齒形刀夾、瓦楞輥、齒輪、齒條、泵輪、直線導軌、導軌滑塊、搓絲板、刀片、端子機刀片、擺線轉子、鼠牙盤齒、高速卡盤滑座、磁性材料切割等多種成功磨削案例。

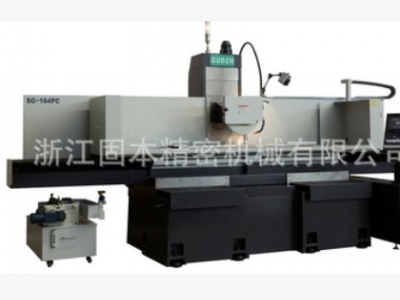

SG-164SPC數控強力成型磨床主要規格參數表
|
項 目 |
單位 |
SG-164SPC |
||||
|
工作臺面工作尺寸(長×寬) |
mm |
1700×400 |
||||
|
工作臺zui大移動量（左右×前后) |
mm |
1800×420 |
||||
|
工作臺面至主軸中心zui大距離 |
mm |
580 |
||||
|
電磁吸盤 |
mm |
1600×400 |
||||
|
工作臺zui大承重(含吸盤) |
kg |
850 |
||||
|
工作臺 (左右) |
T型槽尺寸×槽數 |
mm×n |
14×3 |
|||
|
工作臺驅動方式 |
|
液壓比例自動 |
||||
|
工作臺速度 |
m/min |
2-25（OP:0.5-20) |
||||
|
鞍座 (前后) |
MPG進給量 |
手輪每刻度 |
mm |
0.001/0.01/0.1 |
||
|
手輪每轉 |
mm |
0.1/1/10 |
||||
|
自動進給 |
寸進進給量 |
mm |
0.001 |
|||
|
連續進給速度 |
mm/min |
0-1200 |
||||
|
前后快進速度 |
mm/min |
0-1200（10段） |
||||
|
磨頭 (上下) |
砂輪尺寸 |
mm |
Φ500×φ127（可選φ203）×50（可選60、80、100） |
|||
|
主軸直徑 |
mm |
Φ200 |
||||
|
主軸轉數 |
r.p.m |
500-2300（OP:500-3000) |
||||
|
MPG進給量 |
手輪每刻度 |
mm |
0.001/0.01/0.1 |
|||
|
手輪每轉 |
mm |
0.1/1/10 |
||||
|
zui小進給量 |
mm |
0.001 |
||||
|
去火花光磨次數 |
次 |
0-10 |
||||
|
上下快進速度 |
mm/min |
0-1200（10段） |
||||
|
電機 |
主軸電機 |
KW |
15（可選18.5、22） |
|||
|
前后伺服電機(AC servo) |
KW |
0.85 |
||||
|
上下伺服電機(AC servo) |
KW |
2.9 |
||||
|
油壓電機 |
KW |
3.7 |
||||
|
運輸包裝尺寸（長×寬×高） |
mm |
5800×2300×2500 |
||||
|
工作占地空間（長×寬×高） |
mm |
5800×3200×2400 |
||||
|
機床凈重/毛重（約） |
kg |
6850/7250 |
||||
|
電源所需功率（不含附件） |
KVA |
27（標準） |
||||
|
工作精度 |
||||||
|
加工面對其基面平行度：300：0.002mm |
表面粗糙度：Ra0.12
|
|||||
