| 品名 : | 鋁鎂硅合金 | 牌號 : | 6082 |
| 產(chǎn)地 : | 華南地區(qū) | 鋁含量 : | 余量 |
| 雜質(zhì)含量 : | 無 | 粒度 : | 標(biāo)準(zhǔn) |
| 品牌 : | 施耐德金屬 |
耐腐蝕6082鋁板 al6082高強(qiáng)度熱處理鋁板，耐腐蝕6082鋁板 al6082高強(qiáng)度熱處理鋁板
施耐德金屬6系列鋁鎂硅合金主要性能用途及化學(xué)成分：
6系列屬熱處理可強(qiáng)化合金，具有良好的可成型性、可焊接性、可機(jī)加工性和，同時具有中等強(qiáng)度，在退火后仍能維持較好的操作性。
6系列合金是經(jīng)熱處理預(yù)拉伸工藝生產(chǎn)的高品質(zhì)鋁合金產(chǎn)品，其強(qiáng)度雖不能與2XXX系或7XXX系相比，但其鎂、硅合金特性多，具有加工性能好、優(yōu)良的焊接特點(diǎn)及電鍍性、良好的抗腐蝕性、韌性高及加工后不變形、材料致密無缺陷及易于拋光、上色膜容易、氧化效果好等優(yōu)良特點(diǎn)。?
6061鋁鎂硅合金化學(xué)成分 | ||||||||
硅Si | 鐵Fe | 銅Cu | 錳Mn | 鎂Mg | 鉻Cr | 鋅Zn | 鈦Ti | 鋁Al |
0.4-0.8 | 0.7 | 0.15-0.4 | 0.15 | 0.8-1.2 | 0.04-0.35 | 0.25 | 0.15 | 余量 |
?
6063鋁鎂硅合金化學(xué)成分 | ||||||||
硅Si | 鐵Fe | 銅Cu | 錳Mn | 鎂Mg | 鉻Cr | 鋅Zn | 鈦Ti | 鋁Al |
0.2-0.6 | 0.35 | 0.1 | 0.1 | 0.45-0.9 | 0.1 | 0.1 | 0.1 | 余量 |
?
6082鋁鎂硅合金化學(xué)成分 | ||||||||
硅Si | 鐵Fe | 銅Cu | 錳Mn | 鎂Mg | 鉻Cr | 鋅Zn | 鈦Ti | 鋁Al |
0.7-1.3 | 0.5 | 0.1 | 0.4-1.0 | 0.6-1.2 | 0.25 | 0.2 | 0.1 | 余量 |
6082鋁合金：
??? 6082鋁合金屬于6×××系列（Al-Mg-Si）合金鋁板，是能夠熱處理可強(qiáng)化的鋁合金板材，具有中等強(qiáng)度和良好的焊接性能、耐腐蝕性，主要用于交通運(yùn)輸和結(jié)構(gòu)工程工業(yè)。
化學(xué)成分：
硅Si：0.7～1.3；
鐵Fe：0.5；
銅Cu：0.10；
錳Mn：0.4～1.0；
鎂Mg：0.6～1.2；
鉻Cr：0.25；
鋅Zn:0.20；
鈦Ti：0.10；
鋁AL：余量。
力學(xué)性能：
抗拉強(qiáng)度σb (MPa)：≥205
條件屈服強(qiáng)度σ0.2 (MPa)：≥110
伸長率δ10 (%)：≥14
注 ：型材室溫縱向力學(xué)性能
試樣尺寸：所有厚度
均勻化溫度：555-565℃保溫時間：3小時，冷卻速度≥200℃/
冶煉工藝：
1、熔煉
6082合金特點(diǎn)是含Mn，Mn是難熔金屬，熔煉溫度應(yīng)控制在740-760℃。取樣前均勻攪拌兩次以上，保證金屬完全熔化、溫度準(zhǔn)確、成分均勻。攪拌后在鋁液深度的中部、爐膛左右兩側(cè)各取一個樣進(jìn)行分析，分折合格后即可轉(zhuǎn)爐。

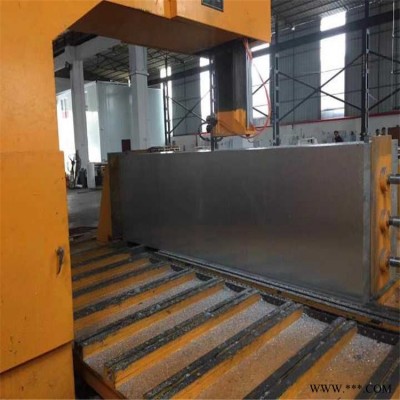

2、凈化與鑄造
熔體轉(zhuǎn)入靜置爐后，用氮?dú)夂途珶拕┻M(jìn)行噴粉、噴氣精煉，精煉溫度735-745℃，時間15分鐘，精煉完后靜置30分鐘。通過此過程除氣、除渣、凈化熔體。
熔鑄時在鑄模至爐口間有兩道過濾裝置，爐口有泡沫陶瓷過濾板(30PPI)過濾，鑄造前用14目玻璃纖維絲布過濾，充分濾去熔體中的氧化物、夾渣。
6082合金鋁板鑄造溫度偏高(較6063鋁板正常工藝)，鑄造速度偏低，水流量偏大，上述工藝需嚴(yán)格控制，不能超出范圍，否則容易導(dǎo)致鑄造失敗。
鋁板的主要用途：
1.照明燈飾2、太陽能反射片3、建筑外觀4、室內(nèi)裝潢:天花板、墻面等5、家具、櫥柜6、電梯7、標(biāo)牌、銘鋁板牌、箱包8、汽車內(nèi)外裝飾9.室內(nèi)裝飾品:如相框10、家用電器:冰箱、微波爐、音響設(shè)備等11.航空航天以及jun事方面，比如中國的大飛機(jī)制造，神舟飛船系列，衛(wèi)星等方面。12、機(jī)械零件加工 13、模具制造 14、化工/保溫管道包覆。15、優(yōu)質(zhì)船板
鋁板：
鋁板是把厚度在0.2mm以上至500mm以下,200mm寬度以上,長度16m以內(nèi)的鋁材料稱之為鋁板材或者鋁片材,0.2mm以下為鋁材,200mm寬度以內(nèi)為排材或者條材(當(dāng)然隨著大設(shè)備的進(jìn)步, 寬可做到600mm的鋁板也比較多)。
鋁板是指用鋁錠軋制加工而成的矩形板材，分為純鋁板，合金鋁板，薄鋁板，中厚鋁板，花紋鋁板。
鋁板類別：
拉絲鋁板:反復(fù)用砂紙將鋁板刮出線條的制造過程，其工藝主要流程分為脫酯、沙磨機(jī)、水洗3個部分。在鋁板拉絲制程中，陽極處理之后的特殊的皮膜技術(shù)，可以使鋁板表面生成一種含有該金屬成分的皮膜層，清晰顯現(xiàn)每一根細(xì)微絲痕，從而使金屬啞光中泛出細(xì)密的發(fā)絲光澤。
氧化鋁板:將鋁板置于相應(yīng)電解液(如硫酸、鉻酸、草酸等)中作為陽極，在特定條件和外加電流作用下，進(jìn)行電解而形成的鋁板。陽極的鋁板氧化，表面上形成氧化鋁薄層，其厚度為5~20微米 ，硬質(zhì)陽極氧化膜可達(dá)60~200微米 。
PS鋁板(廣告鋁板又名印刷鋅板、報紙板):即背面有印刷圖案厚度為025或03料的鋁板。
鏡面鋁板:指通過軋延、打磨等多種方法處理，使板材表面呈現(xiàn)鏡面效果的鋁板。
壓花鋁板又可以稱為鋁壓花板:屬于在鋁板的基礎(chǔ)上，經(jīng)過壓延加工而在表面形成各種花紋的鋁產(chǎn)品，應(yīng)用較為廣泛，主要用在包裝，建筑，幕墻等方面。
施耐德金屬主打產(chǎn)品：
1、AA5052、AA5083、AA5056、AA5754耐腐蝕鋁合金板材、棒材
2、AA7075、AA7050、AA7178航空鋁板、超硬鋁板、鋁棒
3、AA2024、AA2017、AA2014硬鋁合金、高導(dǎo)電鋁合金
4：A6061、AA6063、AA6082鋁合金板材、棒材、條材
5：模具專用鋁QC-7、QC-10、ALUMEC89、超平板MIC-6
東莞市施耐德金屬材料有限公司
負(fù)責(zé)人：趙飛先生
