| 功率 | 58K |
|---|---|
| 規格 | TB-1400 |
| 類型 | 輥式涂布機 |
| 涂布寬度 | 1400 |
| 涂布速度 | 5-120 |
| 用途 | 牛皮紙、紙板等卷材 |
| 品牌 | 建升 |
| 型號 | TB-1400 |
| 加工定制 | 是 |

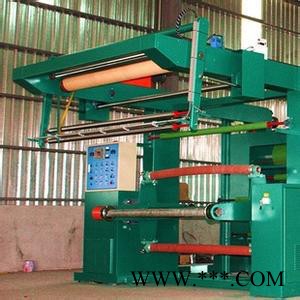

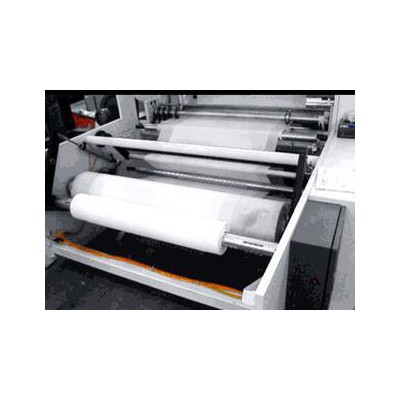

產品詳情 TB-1400型單面雙涂布機
＜一＞、主要技術參數與配置
1．型號： TB-1400型
2．涂布原材料： 牛皮紙、紙板等卷材
3．涂布膠材： 瓷土
4．涂布量： 15g—25g/m2（一次的濕膠厚度）
5．涂布最大寬幅： 1400mm
6．涂布輥寬幅： 1450mm
7．導輪寬度、直徑： φ100mm×1450mm
8．涂布線速度： 5—120m/min（視材料而定）
9．機械最高速度： 140m/min
10．放卷基材最大直徑：?jiǎn)喂の沪?200mm
11．收卷基材最大直徑：?jiǎn)喂の沪?200mm
12．加熱方式： 蒸汽加熱
13．整機電機總功率： 約58KW（不包括蒸汽爐機）
14．機器重量： 約20T
15．機械外形尺寸：（長×寬×高）24m×3.1m×3.9m（氣頂高度4.4m）
＜二＞、概 要：
一． 工藝流程
二．基材放卷單元
三．網紋轉移帶陶瓷刮刀涂布單元（2組）
四．風刀涂布單元（2組）
五．干燥箱單元
六．牽引烘缸單元
七．收卷機
一、 工藝流程
二、基材放卷單元
1.放卷機型式：?jiǎn)喂の唬蛪荷凳剑透咨?00mm，油缸直徑φ80×300mm，配5噸液壓油泵站，數量1臺套。
2.基材升降方式：擺臂式，可保壓定位。
3.放卷基材最大直徑：φ1200mm。
4.放卷軸采用脹子式氣脹軸，規格3英寸φ74mm，氣脹軸負重1500kg，數量2件。
5.放卷有效寬幅1400mm，導輪寬幅φ100mm×1450mm。
6.基材張力采用40kg磁粉制動器，數量1臺。
7.張力控制選用60MTA閉環式全自動張力控制器，配壓力傳感器，張力控制精度±0.5kg，數量1套。
8.基材對邊選用EPC氣敏式油驅動對邊機，對邊精度±0.7mm，工作行程±70mm，數量1套。
9.放卷架材料: 鑄鐵、型鋼、鋼板構成。
三、涂布單元（2組）
1．涂布方式：逆轉網紋涂布方式，涂布輥（稱網紋輥）直徑φ200mm×1470mm×目線，電腦雕刻，數量1件/組。
2．涂布網紋輥加工方式：連軸式，涂布輥網線按每平方米涂布量加工網紋輥，涂布量由需方提供。
3．涂布?jí)狠佒睆溅?00mm×1450mm，導輪材料鋁合金質，導輪表面白氧處理，導輪動、靜平衡±3g，數量2件/組。
4．壓輥壓合采用擺動式壓合氣動執行，氣缸直徑φ80mm×75mm行程，氣壓任意調節。
5．涂布刮刀軸采用重型式雙軸式，數量1套/組。
6．刮刀夾板材料鋁合金質，刮刀片進口刀片。
7．刮刀調節方式為手動式，角度任意調節，數量1件套/組。
8．配陶瓷刮刀，刮刀調節方式為手動式，角度任意調節，數量1件/組。
9．背膠輥：￠300mm，材料為丁睛橡膠，單邊厚度為15mm，硬度為85°，數量1件/組。
10．膠盤升降：機械手動升降，膠盤材料不銹鋼板，數量1只/組。
11．涂布和背膠輥驅動電機功率4kw配11：1減速器，數量2臺套/組。
12．電機驅動器為3.7KW變頻器控制，數量1臺/組。
13．涂布?jí)Π宀牧稀⒌妆P(pán)：鑄鐵制成。
14．涂布—涂布中間張力同步控制采用浮動擺臂輥控制。
15．涂布控制面箱：電熱控制、整機電機控制、急停等按鈕。
四、風刀涂布單元（2組）
1.帶膠輥直徑φ200mm×1450mm，輥表面鍍硬鉻，精磨加工，數量1件/組。
2.氣刀涂布輥直徑φ300mm×1450mm，輥表面鍍硬鉻，鏡面加工，數量1件/組。
3.涂布量由氣刀來調節，氣刀氣流量采用7.5KW高壓風機控制，數量1套/組。
4.膠盤材料：采用不銹鋼板制成，數量1只/組。
5.涂布膠盤升降采用機械手動調節式，調節范圍100mm。
6.涂布輥驅動電機功率4kw配11:1減速器，數量1臺套/組。
7.電機驅動器3.7kw變頻器控制，數量1套/組。
8.氣刀涂布工人操作工作臺長度1.2m， 配有護欄。
9.氣刀涂布機架采用型鋼、鋼板制成、鑄件制成。
五、干燥單元
1．干燥箱長度18米，分6段獨立控溫，為拱形。
2．烘箱開啟方式為單側氣缸開頂式，帶安全撐桿，烘箱上下合蓋處四邊貼密封膠條，開合氣缸直徑φ100×500mm行程，數量6件套。
3．干燥箱加熱采用蒸汽循環加熱方式，蒸汽交換器安裝在背部,蒸汽流量采用氣動切斷閥控制，烘箱溫控由溫控儀自動控溫,數量6套。
4．烘箱內熱箱形式：噴嘴式，噴嘴間距100mm，內熱箱材料為201不銹鐵鋼板制成。
5．熱風進入風機選用(3.6A)3KW-2P離心式風機，數量6臺。
6．干燥箱保溫層厚度80mm，隔熱層采用石棉纖維材料。
7．烘箱內導輪為主動式，傳動采用輸送帶與導輪傳動式，輸送帶糾偏機采用EPC氣敏對邊機，對邊精度±0.8mm，工作左右行程100mm，推動力1000kg，數量2臺套。
8．烘箱內導輪，導輪直徑Ф100mm×1450mm，表面白氧處理，導輪動、靜平衡±3g，烘箱導輪間距為2000mm。
9．輸送帶傳動驅動電機功率1.5kw，數量2臺。
10．電機驅動器為1.5kw變頻器控制，數量2臺。
11．廢氣排放裝置，采用管道式抽風管方形260×360mm，廢氣排放電機采用(4A)1.1KW-4P極離心式風機，數量2臺。
12．每3米烘箱頂部有一個φ200mm抽風出口，連接在主抽風管道。
13．出烘箱后材料跑邊采用氣敏對邊機（稱斜向糾偏），確保片材走料不跑偏差，數量1套。
14．配回濕系統，數量1臺套。
15．烘箱構造材料：型鋼、鋼板制成。
六、牽引烘缸單元
1．牽引烘缸直徑Ф1500mm×1600mm，表面經磨床拋光加工，烘缸加熱方式蒸氣加熱式（蒸氣鍋爐由需方提供），數量1件。
2．壓合橡膠輥直徑φ300mm×1450mm，橡膠材料三元乙丙橡膠，硬度68°—72°，數量2件。
3．橡膠輥離合采用氣動執行，氣缸直徑φ100mm×75mm行程，氣壓任意調節，壓合方式擺臂式。
5．牽引驅動電機功率11kw配11：1減速器，數量1臺套。
6．電機驅動11kw矢量變頻器，數量1套。
7．涂布—牽引中間張力同步控制采用浮動擺臂輥控制。
8．?dāng)[臂選用氣動帶快速排氣閥式。
9．牽引架材料：型鋼制成。
七、靠邊收卷單元
1．收卷架形式：雙工位靠邊收卷。
2．收卷基材最大直徑：Ф1200mm。
3．收卷軸脹子式氣脹軸3英寸，Ф74mm，數量2件。
4．靠邊（冷卻）鋼輥直徑φ320mm×1450mm，表面鍍硬鉻，鏡面加工，數量1件。
5．靠邊鋼輥冷卻方式：水循環冷卻，配1.5英寸水旋轉接頭，數量1對。
6．收卷驅動電機功率11KW電機，數量1臺套。
7．電機驅動器11KW變頻器控制，數量1臺。
8．靠邊收卷墻板材料：鋼板制成。
9．在各操作控制面板上均可操作機器的運行；
主要配置說明
一、電器及其它配置
1、 電器控制
A、 張力控制系統、按鈕控制系統。
2、 機架
A、 走道：干燥箱工作走道寬700mm，走道材料3mm鋼板，配制安全護欄和扶梯，護欄無縫管Ф32mm；
3、 報警配置
A、 信號警鈴2組；
