| 類型 | 過濾機 |
|---|---|
| 配件適用對象 | 冷軋過濾 |
| 產地 | 山東 |
| 種類 | 過濾機 |
| 品牌 | runfine |
| 型號 | RFGL |
| 質量認證 | ISO9001-2000 |
在冷軋及熱軋鋼板過程中，軋機工藝潤滑液需要很好的過濾，以改善鋼板的表面質量，在這個過程中，一般采用重力式紙帶過濾機，真空負壓紙帶過濾機，磁力分離機（磁性分離器）等

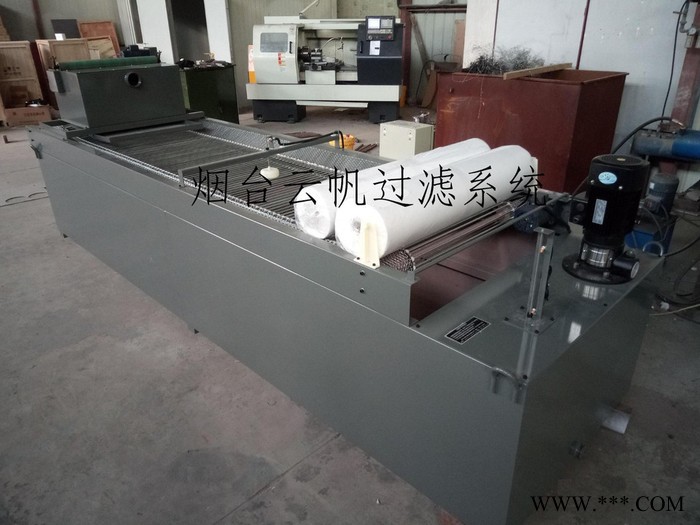

脫脂工位紙帶過濾機技術協議
經甲乙雙方協商，對乙方（煙臺云帆過濾系統有限公司）向甲方提供的磁輥紙帶過濾機達成以下技術協議：
一、技術要求：
（1） 本設備的使用于涂裝生產線的脫脂工位；乙方（煙臺云帆過濾系統有限公司）要充分考慮涂裝車間的環境以及脫脂液的易氣泡等特性，并保證在此種工作環境下正常工作；
（2） 本磁輥紙帶過濾機**大過濾流量：450升/分；機器整體材質：SUS304；
（3） 紙帶過濾機帶紙帶防護及無紙報警裝置；本地控制箱上有本地/遠程模式選擇旋鈕，及相關啟停按鈕和狀態故障指示燈等，可實現本地和遠程啟停的功能；設備預留硬接線聯鎖干接點（至少6個），前處理電泳電控系統將電源線和聯鎖信號線接入該設備相應端子上，可實現遠程/本地啟停和遠程/本地故障報警等；
（4） 每臺紙帶過濾機包含（但不限于）如下部件：
a) 廢紙回收桶，尺寸為1100mm×400mm×250mm，3mmSUS304； 流量調節裝置；
b) 不銹鋼清液箱,水箱尺寸：3200×1100×700mm,采用3mmSUS304不銹鋼板制作, 液箱有DN40放水口（帶球閥）。
c) 回流泵 ：450升/分，15米揚程，材質：SUS304, 回流泵液位自動控制系統（根據液位高中低自動控制水泵的啟動運行）；不銹鋼固體顆粒收集箱；
d) 不銹鋼傳動鏈上布置不銹鋼網帶以支撐過濾紙；
e) 吸附鐵粉用磁性分離器一套，流量450L/min,驅動電機采用雙蝸輪減速器，功率0.1KW,減速比1：200；
（5） 機組配備工業水補水口，同時配備浮球閥自動補水；機組所有對外部管路接口均采用10kg國標法蘭連接；水泵進口配備防護網保護水泵，出口配備調節閥及柔性接頭；
（6） 所有與槽液接觸的部件均不含硅酮，同時由于設備安裝于脫脂工位所有橡膠密封件均采用PTFE材料；所有未注明材質不銹鋼材料均采用SUS304材料；
（7） 所有的軸承包括（主、被動軸承）均采用防水軸承，且保證設備在含水的情況下正常工作；電控柜內所有元器件均選用西門子或施耐德品牌；
（8） 設備均需有清晰的銘牌標識，規格型號及各種主要技術參數并以中文注明；
二、供貨范圍：
1、乙方負責該紙帶過濾器的供貨，具體包括：設計、制造、運輸、安裝以及調試工作；
2、乙方提供設備用不銹鋼板等材料的材質證明書，尤其是SUS304材料。
三、設備驗收及保質期：
1、預驗收：設備制造完成后，由乙方負責將設備發至甲方安裝現場。甲方根據合同清單對設備進行清點預驗收，收到的所有設備均與技術要求保持一致，并且沒有破損。
2、安裝：根據合同，賣方完成所有生產設備的完整交貨。
