產品價格￥1100000.00元/臺
產品品牌明美數控、明美機械、MMCNC、LUER
最小起訂≥999 臺
供貨總量999 臺
發貨期限自買家付款之日起 天內發貨
瀏覽次數980
企業旺鋪http://m.hubeibaixing.com/com/sdmmcnc/
更新日期2021-06-18 10:23
品牌： |
明美數控、明美機械、MMCNC、LUER |
所在地： |
山東 濟南市 |
起訂： |
≥999 臺 |
供貨總量： |
999 臺 |
有效期至： |
長期有效 |
安裝方式： |
立式 |
刀具數量： |
16.0 |
| 安裝方式 | 立式 |
|---|---|
| 刀具數量 | 16.0 |
| 定位精度 | ±0.01mm |
| 動力類型 | 機械傳動 |
| 類型 | 五軸聯動加工中心 |
| 售后服務 | 保修一年 |
| 主電機功率 | 12kw |
| 主軸轉速范圍 | 24000r/min |
| 界面語言 | 中文 |
| 是否庫存 | 是 |
| 作用對象 | 鋁合金型材 |
| 適用行業 | 鋁合金型材加工 |
| 布局形式 | 立式 |
| 品牌 | 明美數控 |
| 型號 | LJZX5-CNC-3000 |
| 加工定制 | 是 |

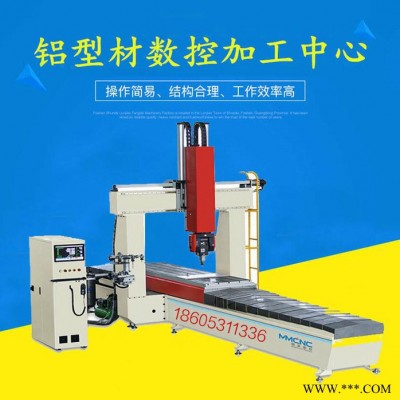

明美數控 供應軌道交通加工設備 鋁工業型材數控加工中心數控加工中心工業鋁型材數控加工中心 軌道交通加工設備
明美數控 供應軌道交通加工設備 鋁工業型材數控加工中心數控加工中心工業鋁型材數控加工中心 軌道交通加工設備

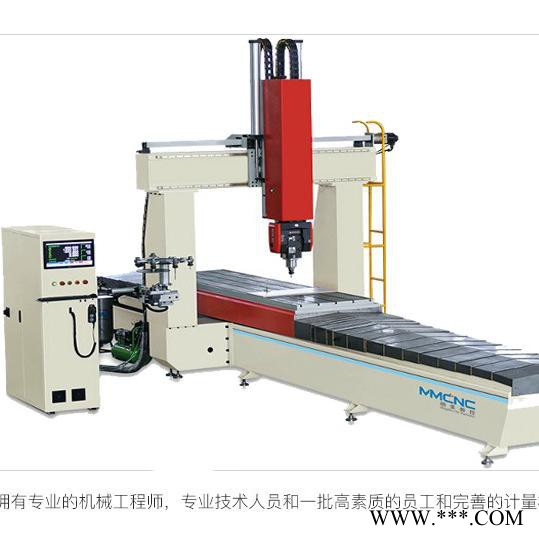

適用于大中型模具制造，船舶，鋁合金結構件的加工，軌道交通、汽車防撞梁、光伏、鋁門窗幕墻等鋁型材結構件的加工，是加工精度要求較高，形狀復雜零件和模具行業、航空航天工業的理想設備。
采用臺灣新代（五軸）CNC數控系統控制（具備RTCP功能），機床運動部分采用進口伺服電機和伺服驅動器，定位速度快，運行平穩。
數控系統配置文件存儲單元，可儲存上萬個不同的加工程序文件，現場生產中操作者可自由調用，方便快捷。數控系統自身具備故障檢測，斷點恢復，斷電恢復等功能，控制系統采用單元模塊化結構，便于生產現場的維修和維護。
設備由于采用先進的CNC數控系統，該機可同時滿足鉆孔、銑削、剛性攻絲及鋸切等多種加工需求。
五軸頭采用意大利自動換刀12KW主軸，可實現自動換刀功能，自動對刀功能?？蓪崿F不同規格的鋁材多方位多角度的加工。獨有的鋸片切削功能，可實現多方位、多角度精密鋸切。
換刀刀庫采用斗笠式16把刀位，滿足型材加工不同孔位快速換刀要求。
設有噴霧冷卻功能，有效增加切削鋁型材表面質量，增加刀具使用壽命。
研發設計的系統軟件、后處理，滿足不同工藝的精加工要求，操作方便。
機床床身為整體重型焊接方式，數控銑床強力切削設計標準。經整體時效退火后，由數控加工中心整體加工而成，機床龍門結構采用整體焊接結構，相對通用機床具有結構穩定，使用年限長等諸多優點。
系統配置需求
1 五軸聯動數控加工中心（1套）機床配置
| 序號 | 零部件名稱 | 品牌屬地 | 備注 |
| 1 | 數控控制系統 | 臺灣新代 | 200MA |
| 2 | 五軸頭 | 意大利 | 12KW |
| 3 | 伺服電機 | 日本安川 | X軸Y軸Z軸 |
| 4 | 伺服驅動器 | 日本安川 |
|
| 5 | 減速機 | 日本新寶 | X軸 |
| 6 | 絲杠 | 臺灣 | TBI |
| 7 | 三軸導軌 | 臺灣 |
|
| 8 | 齒條 | 臺灣 | Y軸 |
| 9 | 刀庫 | 臺灣 | 16刀位 |
| 10 | 氣動元件 | 臺灣 | 亞德客 |
| 11 | 電器件 | 法國 | 施耐德 |
| 12 | 配電柜 | 明美 | 新代大機箱 |
| 13 | 電纜 | 高柔屏蔽數控專用電纜 | |
| 14 | 主軸刀柄 | HSK-63F | 16把 |
| 15 | 機床防護 | 光幕開關 | 機床防護網 |
五軸聯動數控加工中心（1套）參數表
| 項目 | 單位 | 備注 | ||||
| 行程 | 行程X(主軸左右移動) | mm | 3000 | |||
| 行程Y(主軸前后移動) | mm | 1500 | ||||
| 行程Z(工作臺到鼻端) | mm | 800 | ||||
| 工作臺 | 工作臺尺寸（長×寬） | mm | 3000×1500 | |||
| 最大臺荷重 | kg | 2000 | ||||
| 五軸頭單元 | 轉速 | rpm | 24000 | |||
| 功率 | kw | 12 | ||||
| 扭矩 | N.m | 15.3 | ||||
| 刀柄規格 |
| HSK-F63 | ||||
| 進給 | 三軸 |
| X | Y | Z | |
| 快移速度 | m/min | 30 | 50 | 30 | ||
| 最大進給速度 | m/min | 30 | 50 | 30 | ||
| 切削進給 | mm/min | 1~15000 | 1~15000 | 1~15000 | ||
| 定位精度 | mm | ±0.05(500mm) | ±0.05(500mm) | ±0.02(500mm) | ||
| 重復定位精度 | mm | ±0.02/500 | ±0.02/300 | ±0.02/300 | ||
| 三軸傳動規格 | 三軸伺服馬達 | 功率 | kw | 3.0 | 1.8 | 3.0 |
| 扭矩 | N.m | 11 | 20 | 20 | ||
| 最大輸出轉速 | rpm | 3000 | 3000 | 3000 | ||
| 刀庫 | 刀庫形式 |
| 斗笠式+直排式 | |||
| 刀柄規格 |
| HSK-F63 | ||||
| 刀具數量 | 把 | 16 | ||||
| 鋸片 | 鋸片規格 | Φ | 400 | |||
|
| 氣源 | Mpa | 0.6Mpa-0.8Mpa | |||
| 潤滑 | 絲桿潤滑 |
| 自動油脂潤滑裝置 | |||
| 切削冷卻 |
| 噴霧式切削冷卻系統 | ||||
| 防護 | 導軌防護 |
| X、Y、Z風琴式導軌防護 | |||
| 機床尺寸 | 機床高度（Z軸正極限） | mm | 3100 | |||
| 機床寬度（Y軸負極限） | mm | 1000(不含操作柜) | ||||
| 整機長度 | mm | 約5300 | ||||
| 整機重量 | t | 約8T | ||||
