華彩染料

聯(lián)系電話：13232569674（微信同號）

中高溫封孔劑使用說明

一、產(chǎn)品用途

本產(chǎn)品是為了滿足市場對鋁材陽極氧化后嚴格的封孔要求而研發(fā)出來的，相對于醋酸鎳熱封孔和氟離子冷封孔，有效地改善了封孔膜的抗腐蝕性和耐磨性。它對黑色型材的封孔不影響光澤，適用于染色氧化鋁材的封孔。

二、性能特點

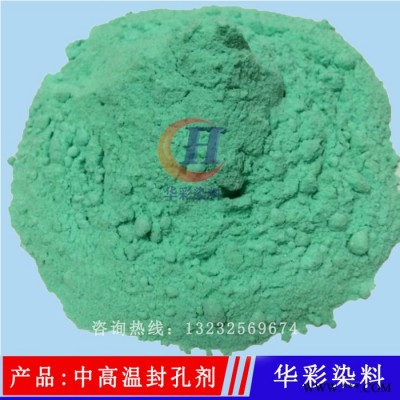

1、淡綠色粉末，和醋酸鎳封孔相比，封孔效果更好，特殊成分的效果是表面光滑。

2、染色的色滲，粉膜，灰霧等不良現(xiàn)象減少。

3、醋酸鎳加水不易分解，過濾容易，可長期使用。

4、特別對使用塑料自動裝填機的化妝品外殼的陽極氧化膜的封孔效果好。

三、用法用量

1、配槽：低溫封孔劑：5-10g/L (標準7g/L)，溫度：80-95℃，PH值：5.3-5.8，時間：1-2min/um(一個膜厚的封孔時間大概是1-2分鐘)

2、封孔劑槽液需要空氣攪拌均勻。

3、配槽加熱時槽液會產(chǎn)生泡沫，70℃以上30-60分鐘保存會消泡。

4、處理溫度越高封孔性能越好，90℃以上為宜，長時間處理效果顯著，但時間太長容易引起粉膜，請掌握好時間。

5、新槽液的PH值為5.6（25℃），隨著封孔液的使用和水及酸、堿的帶入PH值會有所變動。PH值在5.3-5.8之間封孔性能并無障礙，超出此范圍有引起粉膜的傾向，PH值高時用稀醋酸降低，PH值低時用**提高。

6、進行連續(xù)的過濾來維持槽液的清澈，同時延長封孔液的壽命。

7、槽液的補給根據(jù)處理條件的不同而異，約3-4m/g。

四、槽液的控制

（一）PH值：25℃下，范圍5.3-5.8之間。

（二）滴定程序

1、取10ml的封孔槽液，加純水100ml。

2、6N-氨水10ml及三乙醇胺2-3滴。

3、MX指示劑0.2g（溶液變橙色）。

4、0.01M-EDTA標準溶液滴定至終點（Aml），終點為紫紅色。

5、計算：封孔劑濃度（g/L）=A*F*0.331，

F---0.01M-EDTA標準溶液的系數(shù)，

A---0.01M-EDTA標準溶液的滴定數(shù)ml。

（三）注意事項：為了維持良好的封孔效果，應(yīng)每兩天分析槽液一次。

大量陽極氧化廠正在使用中，效果好。

華彩染料---創(chuàng)造華麗色彩！

價格僅供參考，更多陽極氧化染料封孔劑，請致電或添加微信咨詢。
