公司介紹：

納珀機械廠家直銷：背景墻無氣噴砂機，石材噴砂機，玻璃噴砂機，噴砂機，拋丸機，各類噴砂機拋丸機專用配件及噴砂拋丸耗材，本公司是一家集生產設計和研發的大型廠家，歡迎各位新老客戶來廠參觀指導！

產品圖片：

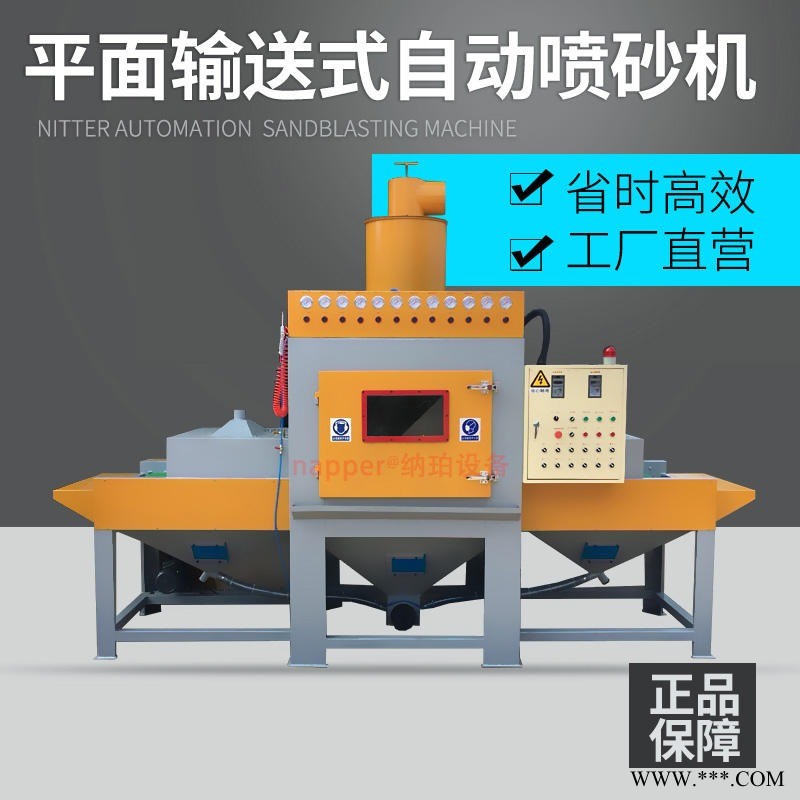

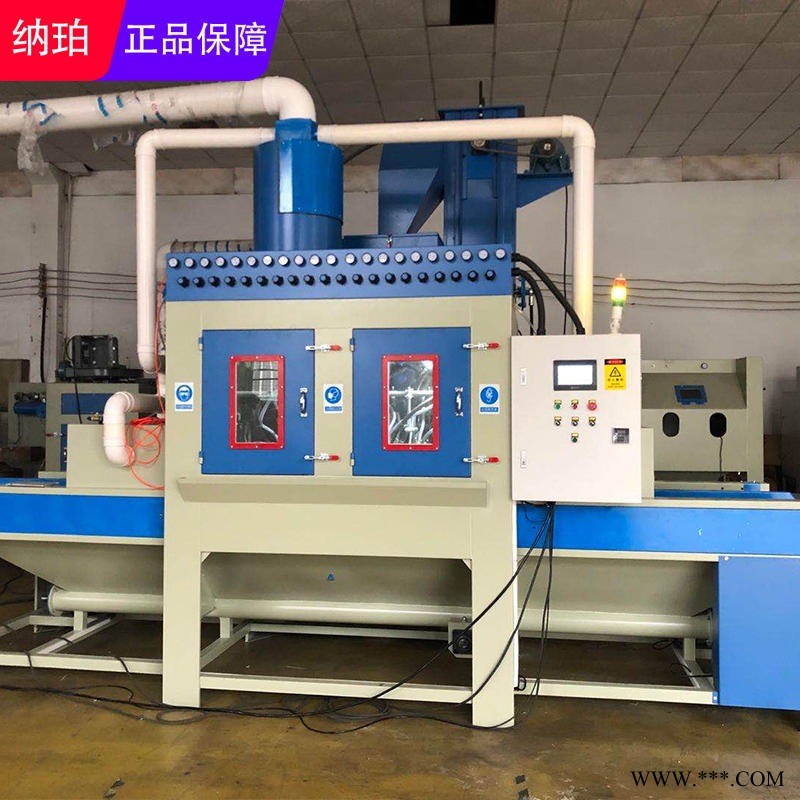

無氣自動噴砂機說明：

?

瓷磚石材，大理石自動噴砂機、無氣打砂機雕刻機采用連續拋砂技術，實現快速自動噴砂和雕刻。陶瓷、瓷磚、玻璃、石材立式放置在環形輸送帶上，勻速通過拋砂區內，通過調節速度，控制雕刻的深淺。自動噴砂機具有拋砂量大，效率高，使用砂料少，能耗低，環保節能，自動化程度高，不使用空壓機等優點，適合大批量生產。

大理石材雕刻行業 率、機械化、自動化的要求，使得機械雕刻設備有了用武之地！石材雕刻機可在石材、陶瓷、瓷磚上雕刻字畫，可滿足個性化家裝、工裝藝術設計的要求，可作為裝飾公司、工藝品行業、石材行業、碑刻行業、陶瓷公司先進的雕刻加工設備。

?

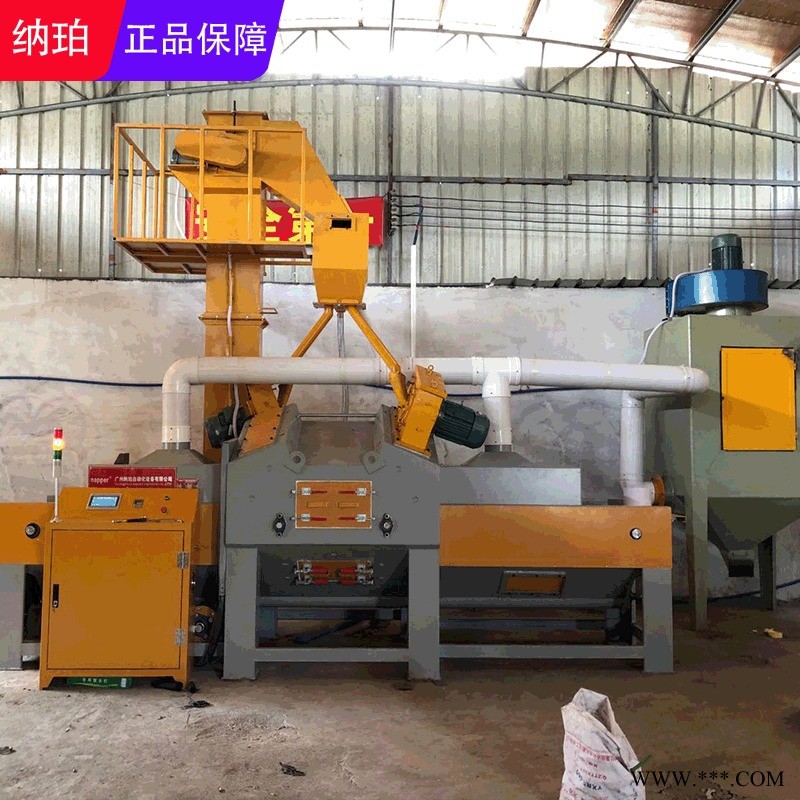

拋丸清理機：

?

（1）?結構

本清理室由主副清理室組成，它們?yōu)榇笕萸皇浇Y(jié)構，室體上部為箱形，下部為錐形，清理作業在密封的容腔內進行，具體有前、后副室體、主室體、橡膠簾、拋丸室護板、拋丸器等組成。

A、?主室體上下、前后共安裝了2-10個拋丸器(不同機器，拋丸器數量就不同)，空間構造經過測試和實際驗證，可以對工件實現 清理。

B、?清理室為多室組合體，前后都為密封室體，并內設多層橡膠簾屏蔽以防彈丸外飛，同時室內有一定的負壓防止塵埃外逸。

C、?主室體內設有耐磨護板，保護室體壁板免受磨損，延長室體使用壽命數十倍以上，同時可以利用彈丸的反射功能，繼續有效地打擊工件表面?，提高清理質量與清理效率。在錐形集丸斗上兩邊裝有網格、踏板，以阻隔雜物，保護螺旋輸送機，便于維修人員行走。

D、?拋丸室體內耐磨護板的緊固螺栓采用特制的耐磨螺母連接，保護螺栓頭部不受損壞，使拆裝更換護板更為方便。

3.拋丸器

本公司生產制造的拋丸器成為當前國內的高水平拋丸器。主要由轉動機構、葉輪、罩殼、定向套、分丸輪、耐磨護板等組成，該拋丸器具有以下優點：

（1）?拋射速度高，彈丸拋射速度可達70-75m/s。

（2）?清理效率提高30％。

（3）?噪聲降低8-10dB。

（4）?耐磨件使用壽命長。

（5）?更換葉片簡單方便。

4.提升機

提升機是在采用瑞士GF公司技術的基礎上加以適當改進而成。主要由上、下部傳動，筒體、皮帶、料斗等組成。

（1）提升機罩殼折彎成型。

（2）提升機上下帶輪采用筋板、輪板與輪轂組焊成多邊形結構式帶輪，以增強摩擦力，避免打滑現象，延長了皮帶的使用壽命。同時上下帶輪采用帶方座外球面軸承，受到?jīng)_擊振動時可自動調整，且密封性能良好。

（3）調整提升機上殼兩側螺栓，帶動拉板上下移動便可保持提升機皮帶的松緊度。

（4）打開提升機中殼上的蓋板殼維修更換料斗和搭接皮帶。

（5）打開提升機下殼上的蓋板可排除底部彈丸的阻塞。

5.分離器

分離器也是在采用瑞士GF公司技術的基礎上加以適當改進而成。主要由減速機、螺旋輸送器、分離裝置等組成。具有三級分離功能（純凈丸、混合丸塵砂混合物）的簾幕式結構組成。丸砂混合物由提升機送至分離器上部的螺旋篩，篩內有內外螺旋，內螺旋將雜物篩分排出，外螺旋將丸塵混合物均勻布料，通過縫口形成一道簾幕，使氣流在垂直于簾幕流動方向穿過簾幕，以對丸塵進行沖洗。彈丸、廢料和混合物按其比重不同，分別落入不同的通道，純凈合格彈丸進入料斗，供拋丸器使用。未分離好的混合丸流入提升機內重新分離，細粉塵被吸入除塵系統，凈化處理后的純凈空 放到大氣中，顆粒狀塵埃被捕捉收集。適當調節各調節板的縫隙可控制簾幕均勻布料厚度，可獲得 分離效果。

本分離器分離效果好，分離后純凈合格彈丸中的含砂量≤1％，廢料中的合格彈丸量≤1％。

6.螺旋輸送器

（1）螺旋片采用16Mn鋼板制成，從而提高其使用壽命。

（2）螺旋輸送器上設有維修用蓋板。

（3）采用帶方座外球面軸承，受到?jīng)_擊振動時可自動調整，密封性能好。

7.輸丸管道

本機輸丸管道具有雙重控丸功能，每一管道上方均設一閘板，分別切斷來自分離器的彈丸，便于維修各自的拋丸器，調整閘板開啟大小，可以調節彈丸流量，滿足各拋丸器工作需要。

?

?

?

注意事項：

?

一、?嚴格按技術人員指導來操作機器。

二、?設備區域內禁止煙火，存放易燃易爆物品(尤其是除塵箱周圍)

三、有人在機器內部維護的情況下，禁止啟動機器

四、下班對機械設備進行維護

保證電柜的清潔，嚴禁鋼砂和灰塵進入

每天下班停機后，及時清理除塵箱里的灰塵

及時對減速機加入適量的齒輪油

每隔一段時間對拋丸器的零部件進行檢查

五、?禁止更改變頻器的出廠設置

納珀履帶式拋丸清理機是將彈丸拋向履帶上連續翻滾的工件，達到清理的目的。它適應于五金機械行業中小型鑄件、鍛件、沖壓件、齒輪、彈簧、熱處理工件的清砂、除銹、去氧化皮和表面強化，對特別怕碰磕的零件的清理和強化更為合適。該機廣泛應用于機械制造、車輛、汽車、拖拉機、電機及閥門等行業對金屬工件進行表面清理工作，是廣大機械制造企業理想的表面清理設備。

該機選用了目前國內外 的生產工藝，生產效率高，清理效果好。其主要工藝過程為：對處于原始狀態的鋼材表面施以強力拋丸，清除其表面上的銹蝕層、飛邊毛刺、氧化皮、焊渣及其污物，獲得一定粗糙度的光潔表面，提高了工件的抗疲勞強度和抗腐蝕能力，改善了工件內在質量，延長其使用壽命。

納珀履帶式拋丸機設備主要包括：拋丸清理室、拋丸器、螺旋輸送器、提升機、分離器、除塵系統、電氣控制系統等。該生產線采用了諸多新技術，如：拋丸清理室室體護板采用了高鉻耐磨鑄鐵，緊固螺栓采用特制的耐磨螺母連接，延長了室體壽命。采用了國內 的Q034型 拋丸器，提高了生產率及工件表面質量。提升機、彈丸分離器等裝置在采用瑞士GF公司技術的基礎上適當加以改進，顯著提高了丸塵分離效果。諸多新技術的采用，使生產性能進一步提高。

該設備適用于機械制造企業對各種鍛件、鑄件、沖壓件、鉚焊件、熱處理工件的表面祛除銹蝕及氧化皮雜質等工藝。我公司擁有生產該類設備的先進技術和經驗，貴公司采用我公司生產的履帶式拋丸清理機，必將大大提高工件表面處理工作的生產效率，加快物流速度，提高產品的產量和質量。

以下對該機的技術參數、結構及工作原理、設計特點、售后服務及安裝、調試、驗收等事宜說明如下，敬請貴公司 審議。

二、機器的特點

本機用于多品種，中、小批量的鑄件、鍛件、鉚焊件、沖壓件、熱處理工件的表面清理或強化，尤其對怕碰撞及薄壁件表面清理或強化更為適宜。

該機是綜合國內外技術，設計研制的新產品，是一種清理質量好、結構緊湊、自動化程度高、噪聲小、成套性好的清理設備，它具有以下主要特點是：

1、該機結構緊湊、生產率高、清理質量好、工作安全可靠運轉平穩。

2、該機配用了新興的布袋式除塵器使粉塵排放濃度低于國家規定的排放標準，改善工人的勞動環境。

3、采用了耐磨橡膠履帶，減少了對工件的碰撞、損傷現象，并降低了機器的噪聲。

4、拋丸器采用美國先進技術，由我公司自主開發的 率拋丸器。其特點是：拋丸量大、拋射速度高、輸入功率高，采用Q034型拋丸器,顯著提高了清理效率和工件表面質量。

5、密閉性好，噪聲小，無塵埃污染環境。

6、各種復雜形狀的機械零件均能達到表面處理的理想效果。

7、工件清理完畢后，可自動卸料，降低了工人的勞動強度。
